Офлајн машината за визуелна инспекција од добавувачот XIESHUN се одликува со динамично прилагодување на точноста на откривање, овозможувајќи фино прилагодување на точноста на откривање во различни области за време на инспекцијата за да се спречи влијание врз ефикасноста на производството.
Понатаму, системот AOI Inspection вклучува регионални способности за учење, овозможувајќи учење од локалните области за време на инспекцијата за да се спречат проблеми со отпадот предизвикани од нестабилен квалитет на печатење во некритични области.
Дополнително, системот го автоматизира складирањето и класифицирањето на откриените податоци, што го рационализира пронаоѓањето историски податоци и статистичката анализа.
| Нето маса: | околу 2500 килограми |
| Целокупна големина: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Напојување: | 17 kW |
| Потрошувачка на воздух: | 6 Па |
☞ Сеопфатно откривање на разни дефекти (недостасува печатење, дамки од мастило), разлика во бојата, препечатување, отстапување при сечење, отстапување на втиснување итн. на картонски кутии за време на лепењето.
☞ Системот има функција на динамичко прилагодување на точноста на инспекцијата, што е погодно за фино прилагодување на точноста на инспекцијата на различни области за време на процесот на инспекција за да се избегне влијание врз ефикасноста на производството.
☞ Системот има функција на регионално учење. За време на процесот на инспекција, може да се фокусира на локални области за учење како да се избегне проблемот со отпадот предизвикан од нестабилен квалитет на печатење во не-клучните области.
☞ Системот има функција на автоматско складирање и класификација на податоците од инспекцијата за практично историско барање и статистика.
Индикатори за перформансите на опремата
| Проект | Индикатор |
| Нормална точност на сликање на станицата за печатење: | 0,11 мм × 0,125 мм |
| Точност на сликање на станицата за втиснување: | 0,05 мм × 0,125 мм |
| Станица за проверка на кодот: | Може да се открие минималниот баркод од 18 mm |
| Максимална големина на откривање: | 500 мм × 420 мм |
| Минимална големина на откривање: | 90 мм × 90 мм |
| Минимална површина на место: | 0,08мм2 |
| Разлика во боја: | △E ≧ 3 |
| Брзина на откривање: | 220 м/мин |
Функции на опремата
| Проект | Функција |
| Откривање на дефекти | Недостасува отпечаток, валкани точки итн.: Минимална површина за откривање на предната страна: ≧0,08mm2 Прекривка, оптичко масло, конкавни и конвексни дефекти: Површина ≧2mm2 Минимална површина за откривање дефект на врело печат: ≧0,08mm2 Откривање на отстапување на отпечаток: ≧0,1mm Откривање на отстапување со сечење матрица: ≧0,1mm Дефекти на баркод: Читање: код за грешка, дупликат код Откривање знаци: погрешен збор, збор што недостасува, што одговара на бар-код Откривање изглед: дамки, скршени линии, искривени баркодови, дефекти на црната линија на баркодот Локално откривање на разлики во бојата △E ≧ 3 Elab |
| Класификација на дефекти | Стандардот за откривање дефекти е беспрекорно прилагоден. За секој дефект, стандардот за откривање дефекти може да се постави со рачно влечење на лентата за лизгање. |
| Лесно моделирање | Времето на моделирање за замена на еден производ е 3-5 минути; Користете волшебничка шема за моделирање за да го разложите целиот процес на моделирање на неколку меѓусебно поврзани чекори, водејќи ги операторите да ги имплементираат операциите за моделирање чекор по чекор |
| Приказ на дефект | Прикажување во реално време на слики од дефекти на проверените производи, локации на појава на дефекти и информации за скалата на дефекти |
|
Внесувач Независниот серво мотор ја движи променливата брзина на напојување. Прилагодливи вибрациони мотори. Страничните панели може ситно да се прилагодат во ширината на празното. |
|
Порамнување Независен дел со неспоредлив долен носач што ја води кутијата до паралелна ограда што овозможува совршено порамнување на празно. |
|
Модул за онлајн инспекција Компјутерска работна станица за обработка на слики со голема брзина. Софтверски систем за визуелна инспекција: Специјализиран софтвер за визуелна инспекција PrintingPlus (верзија V5.0) Софтверски модул за откривање на општи дефекти (верзија V1.0) Единица за визуелно снимање со голема брзина, со оптички леќи увезени од Јапонија и кабинети за инспекција на печатење специфични за Канада. |
|
Оддел за собирање кутии за дефекти • Горниот и долниот ремен се придвижуваат со систем за пренос со повеќе V ремени, за да се избегнат гребнатини при транспортот. • Пневматски уред за исфрлање за да се минимизираат гребаниците на кутиите. • Систем за собирање со две ленти по барање. |
|
Дел за испорака Автоматско и рачно менување на брзината во координација со фотоелемент. Обработен материјал |

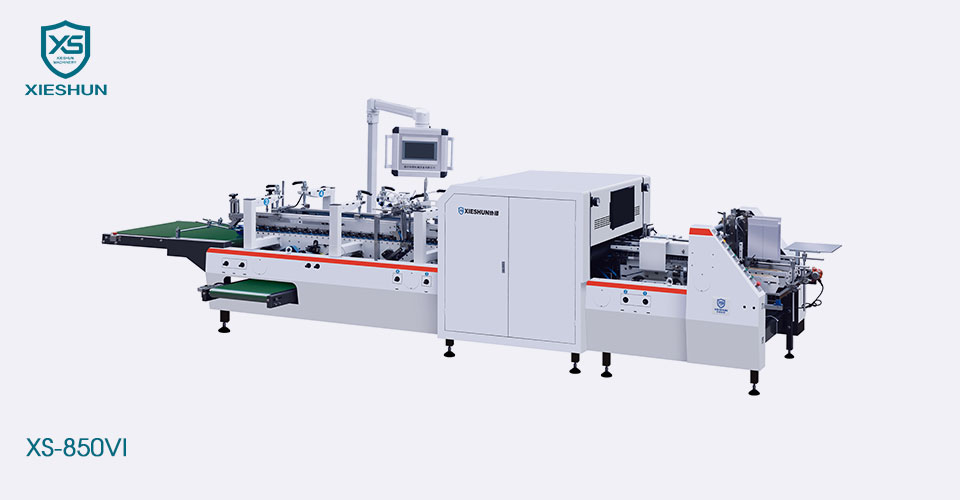

| Модел | XS-850VI | |
|
A | 160-850 мм |
| B | 100-900 мм | |
| E | 70-420 мм | |
|
A | 170-800 мм |
| B | 170-900 мм | |
| E | 80-420 мм |
